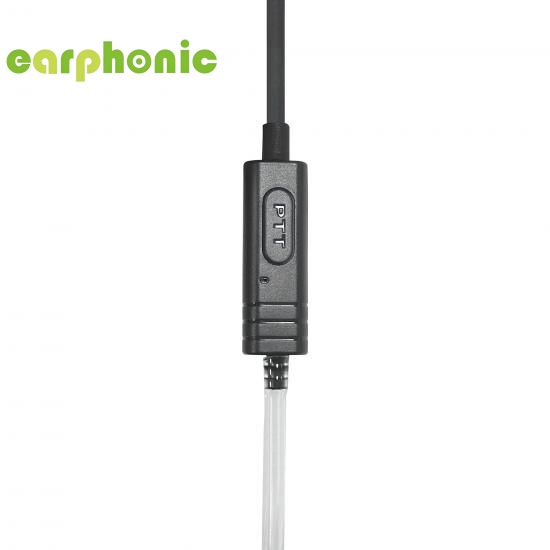

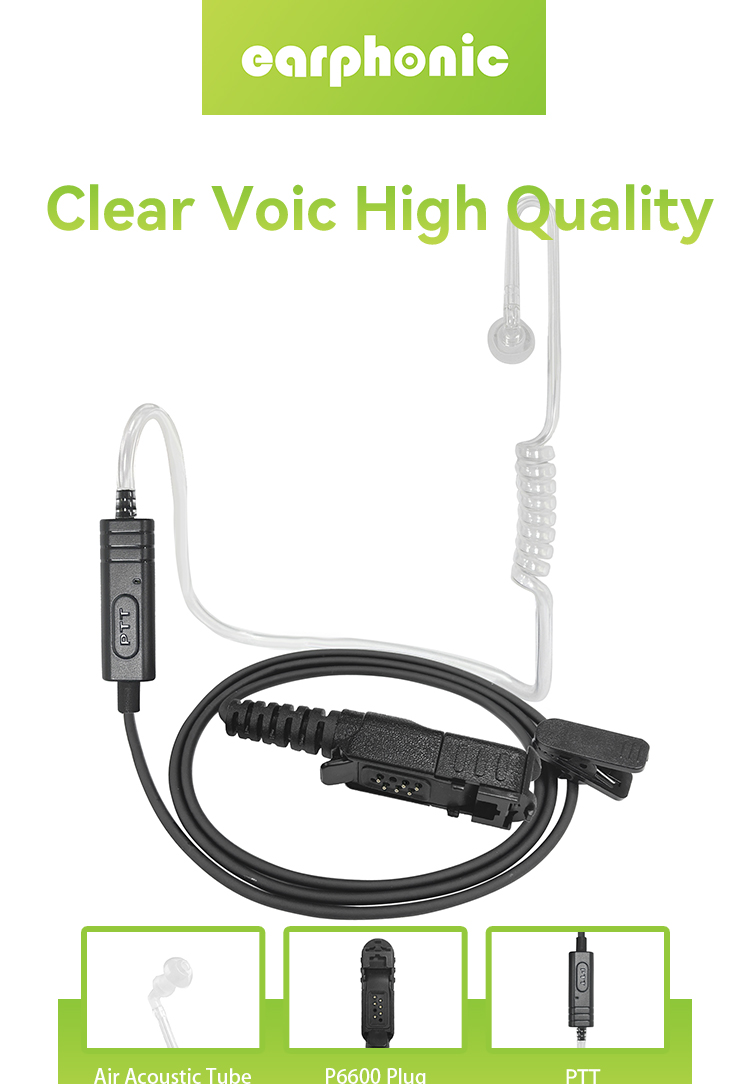

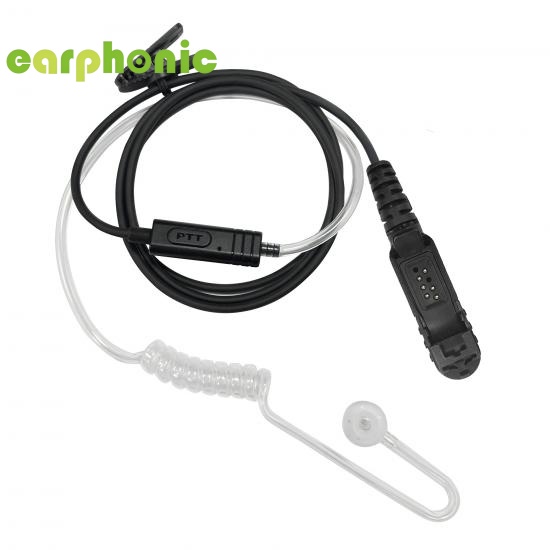

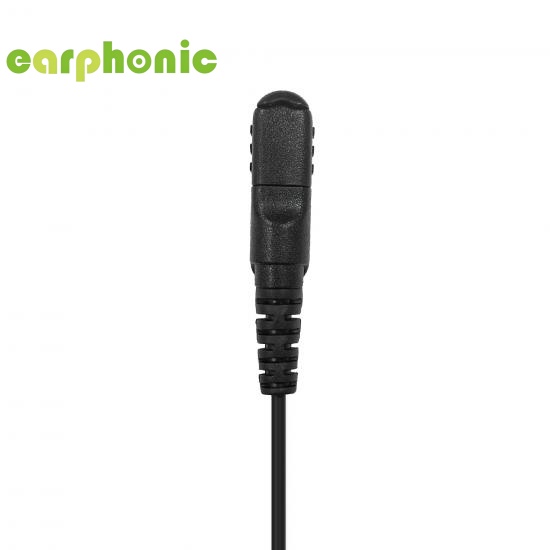

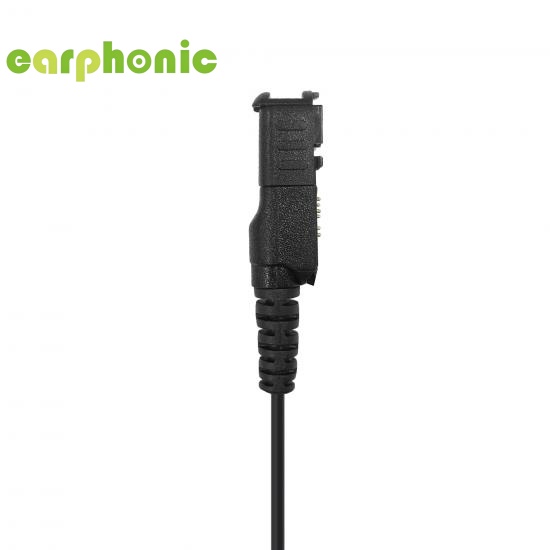

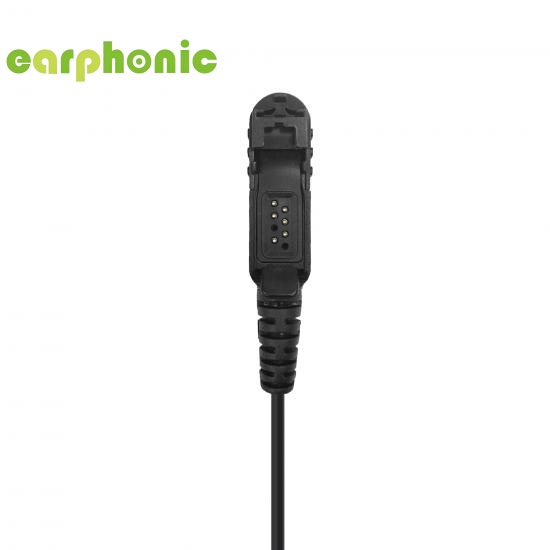

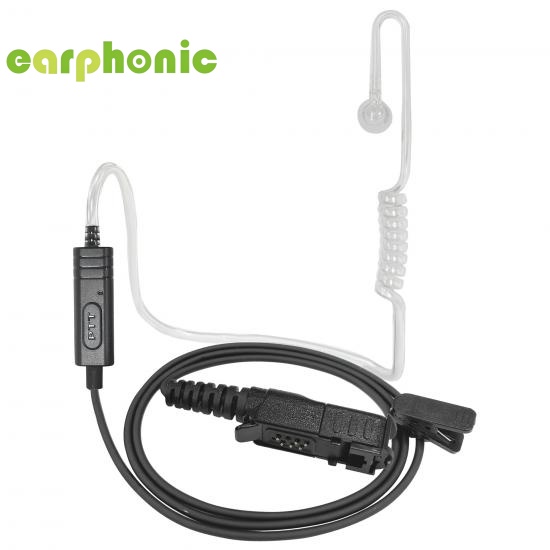

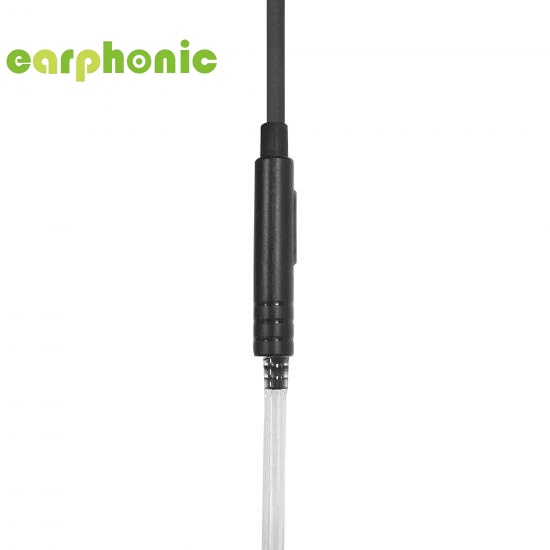

Auriculares de radio bidireccionales con tubo de aire PTT de un solo cable y conector P6600

Parámetros eléctricos del altavoz

Impedancia

32Ω±5Ω;

Frecuencia de resonancia

350 Hz ±20%

Grado de inteligencia

115±3dB a 1000 Hz a 0,179V;

Potencia nominal

Potencia nominal de entrada: 10 mW; potencia máxima de entrada: 15 mW;

Alcance de frecuencia

20 Hz—20 kHz a 0,179 V

Ruzzes&Rattles

Sonido nítido, sin ruido a 0,25 V (50 Hz-3 kHz).

Distorsión

Menos del 5% a 1500 Hz

Polaridad

Electrodo positivo: Cuando se aplica un voltaje CC instantáneo de 0,2 V al electrodo positivo, lo que provoca que la bobina móvil se mueva hacia adelante, el terminal de entrada conectado al electrodo positivo es el polo "+".

Densidad de flujo

±15% Gauss (Superficie)

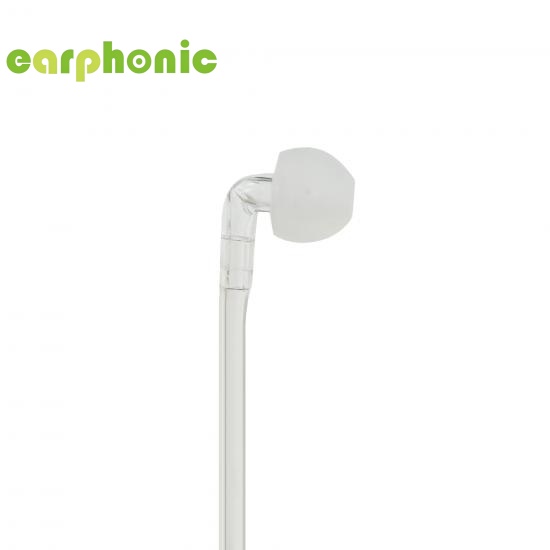

Diámetro de la carcasa del tubo de aire

Φ7,1 mm ± 0,01 mm;

Parámetros eléctricos del micrófono

Sensibilidad

-36 dB ≦ S ≦ -32 dB, a f=1 kHz ， SPL=1Pa ， 0 dB = 1 V/Pa;

impedancia de salida

Zout=2,2 kΩ, a f=1 kHz

Consumo actual

IDss(Máx.)=500µA, a Vs=2,0V,RL=2,2KΩ

Directividad

Omnidireccional

Relación señal/ruido

Relación señal/ruido (mín.) = 55 dB, a S: (f = 1 kHz, SPL = 1 Pa), N: (curva ponderada A)

Disminución de voltaje

(ΔS-VS)Máx = -3 dB, en Vs se reduce de 2,0 a 1,0

Tensión de funcionamiento

1 ≦ V ≦ 10;

Nivel máximo de presión sonora (SPL) de entrada

110 dB, a f=1 kHz, THD ＜ 1%

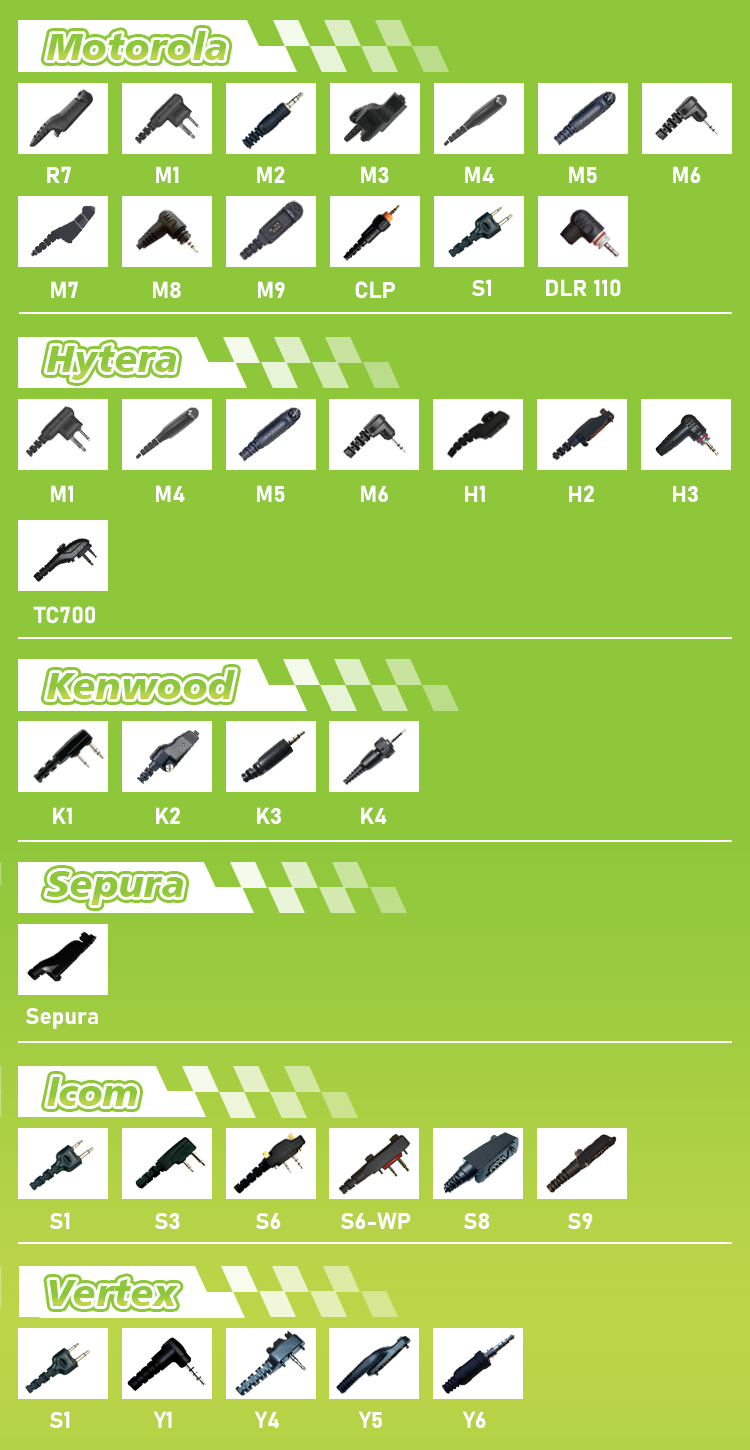

Marca

Conectores

Motorola

R7, M1, M2, M3, M4, M5, M6, M7, M8, M9, CLP, S1, DLR110

Hytera

M1, M4, M5, M6, H1, H2, H3, TC700

Kenwood

K1, K2, K3, K4

Speura

Speura

Icom

S1, S3, S6, S6-WP, S8, S9

Vértice

S1, Y1, Y4, Y5, Y6
