¿Sabes cómo elegir el conector TK o el conector Icom para el auricular de tu walkie-talkie?

¿Tienen el mismo aspecto? ¿Se pueden usar indistintamente los conectores TK y los conectores Icom?

En la selección de accesorios para walkie-talkies Los conectores Icom y TK (conectores Kenwood) son los dos tipos de conectores de audio de dos pines más utilizados en el mercado, principalmente en aplicaciones comerciales, de seguridad, administración de propiedades y exteriores. Mucha gente cree erróneamente que, debido a su apariencia similar, son intercambiables, pero existen diferencias fundamentales.

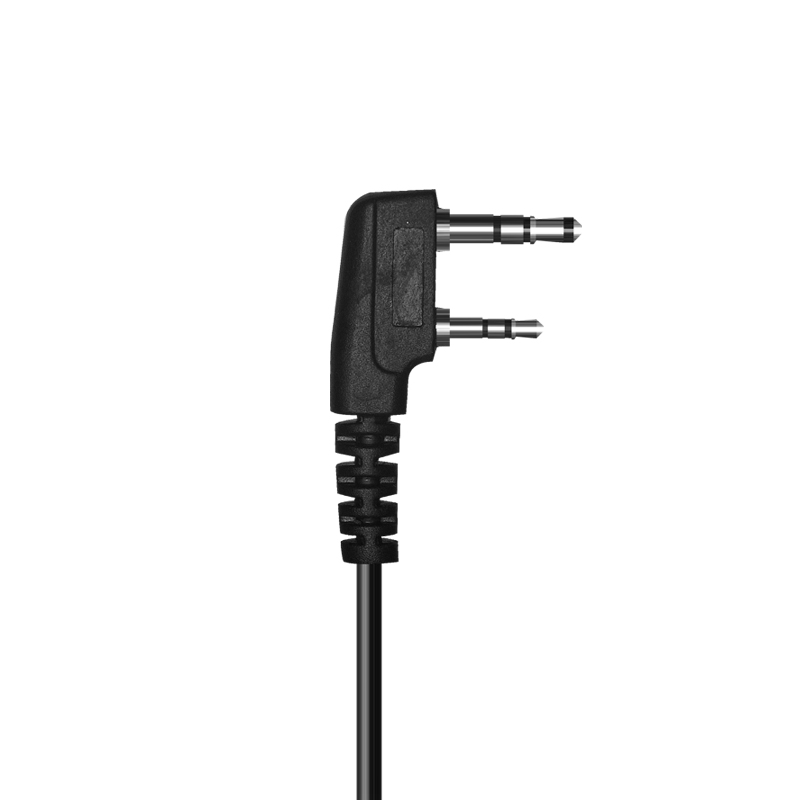

El conector K es la interfaz estándar de dos pines de Kenwood, una especificación fija estándar de la industria: conectores dobles de tres secciones de 3,5 mm + 2,5 mm con una distancia entre centros de 11,5 mm. El espaciado entre pines, el diámetro exterior del conector y la longitud cumplen con las dimensiones nacionales estandarizadas, lo que lo hace compatible con todas las marcas de auriculares, cables de programación y micrófonos con conector K del mercado. No cuenta con mecanismo de bloqueo físico ni diseño a prueba de fallos, lo que facilita la conexión y desconexión. Kenwood lo utiliza, al igual que Quansheng, TYT, Baofeng y muchos otros fabricantes de radios de menor tamaño.

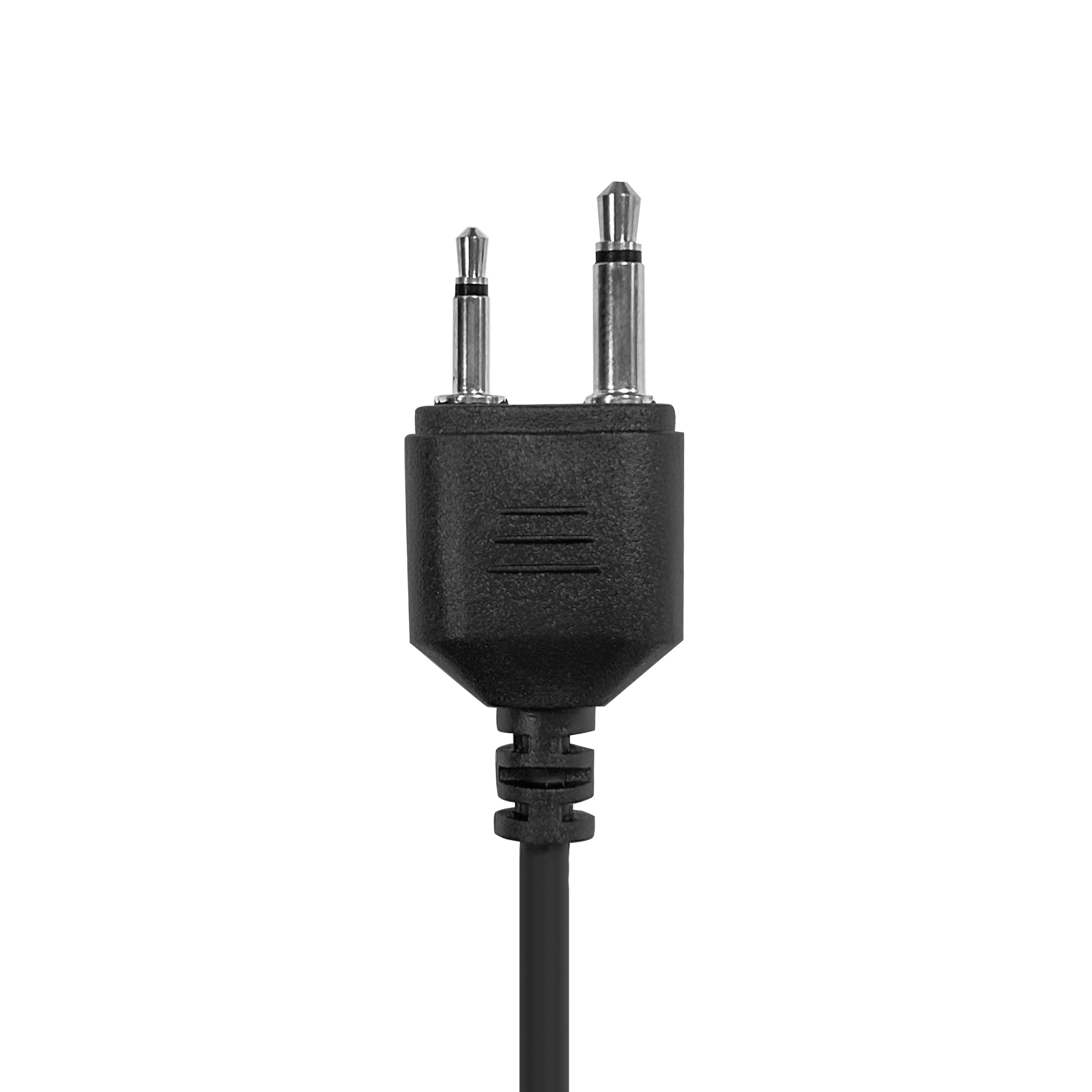

El conector Icom también tiene una disposición de doble pin de 3,5 mm + 2,5 mm, pero no cumple con las especificaciones del conector K universal; la distancia entre centros es de 10,5 mm. La distancia entre centros de los zócalos, la longitud de la sección de plástico del conector y la longitud expuesta de los pines están diseñadas a medida, y algunos modelos cuentan con un posicionamiento oculto y una estructura a prueba de errores. Si bien pueden parecer similares, sus dimensiones físicas reales no coinciden, y forzar su inserción o extracción puede provocar fácilmente conexiones flojas, mal contacto o incluso daños permanentes en la interfaz del dispositivo debido al zócalo sobredimensionado. Este diseño es adecuado para algunas radios ICOM y modelos Cobra antiguos.

Diferencias de compatibilidad y compatibilidad de dispositivos

(I) Conector tipo K: Universal para uso civil, compatibilidad extremadamente amplia. Compatible con la mayoría de los walkie-talkies civiles nacionales e importados, incluyendo la serie Kenwood TK, Baofeng, TYT, así como algunos modelos comerciales de gama media.

(II) Conector Icom S1: Específico de la marca, exclusivo para modelos profesionales. Solo compatible con walkie-talkies de la marca Icom, incluyendo radios portátiles IC-F3, F4, F11, F21, IC-V82, IC-U82, etc. Completamente incompatible con conectores tipo K y otras interfaces de marca.

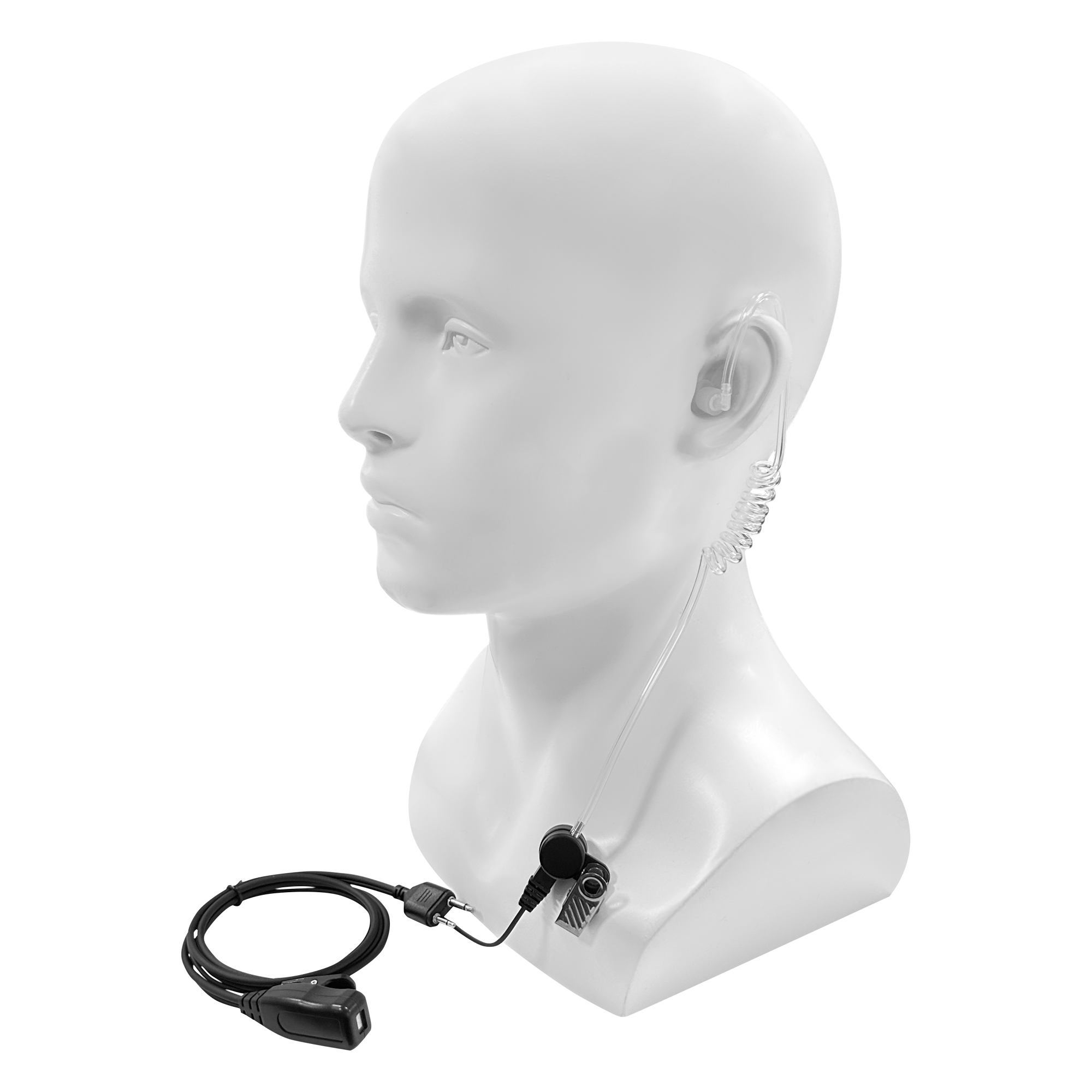

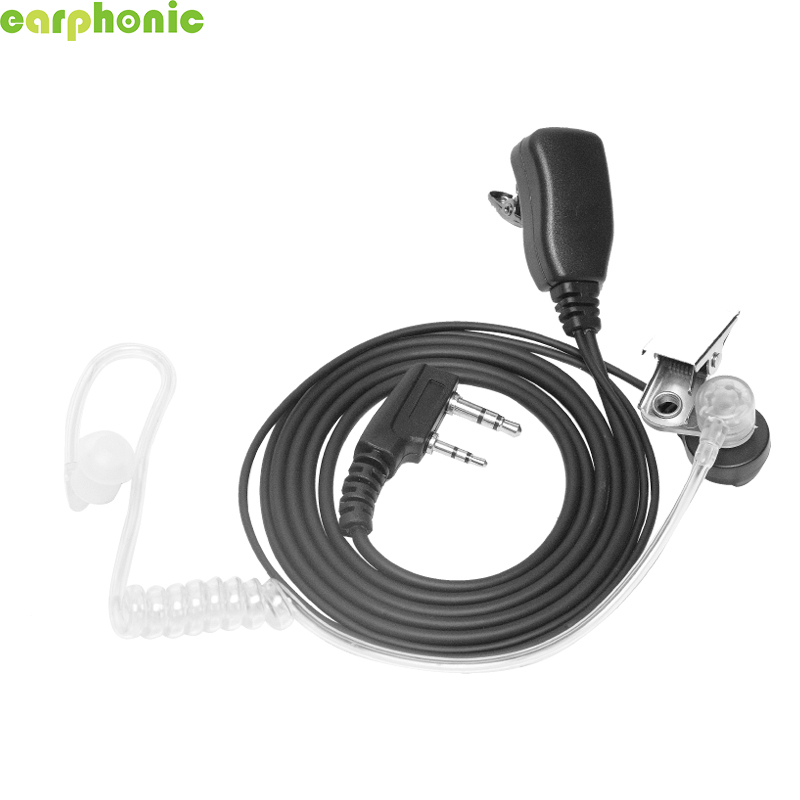

Al seleccionar un auriculares para walkie-talkie Debes respetar estrictamente el principio de que la marca del dispositivo coincida con el tipo de interfaz: los walkie-talkies Icom deben usar accesorios con conector S1; no se pueden sustituir por conectores tipo K. Los dispositivos civiles tipo K pueden usar diversos accesorios con conector tipo K.

El uso combinado puede provocar distorsión de audio, mal funcionamiento del botón PTT, cortocircuitos en los dispositivos y otras fallas. En entornos profesionales, también puede causar interrupciones en la comunicación y suponer riesgos para la seguridad.
